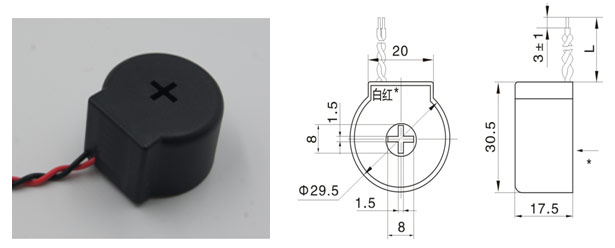

微型电流互感器
主要应用于单相或三相电子式电能表的电流采样，也可用于其它工业仪器仪表或测量控制设备的电流测量。
详情描述
◆ 主要应用于单相或三相电子式电能表的电流采样，也可用于其它工业仪器仪表或测量控制设备的电流测量。
◆ 二次线圈和磁芯材料采用真空环氧全密封封装，防水抗震性能优良，绝缘性能良好。
◆ 一次大电流接线可采用硬铜棒或软铜线连接。
◆ 准确度等级可根据需要选择，0.1级，0.05级。
◆ D型具有具有直流分量传感功能，直流分量计量精度高，可满足IEC61036电能表标准的相关要求。
注：引线颜色和长度按客户实际定制为准
◆电流规格选型表
|
电流规格（输入/输出） |
负载电阻 |
工作频率 |
变比 |
准确度等级 |
|
10（60）A/10mA |
10～25Ω |
50/60 Hz |
1000:1 |
0.05， 0.1 |
| 10（100）A/10mA | ||||
| 10（120）A/10mA | ||||
| 5（60）A/2.5mA |
10～25Ω |
50/60 Hz |
2000:1 |
0.05， 0.1 |
| 10（60）A/5mA | ||||
| 10（100）A/5mA | ||||
| 10（120）A/5mA | ||||
|
5（60）A/10mA |
10～25Ω |
50/60 Hz |
1000:1 |
0.05， 0.1 |
| 10（60）A/10mA |
◆电流误差和相位差
|
准确度等级 |
电流误差r ±（%） |
相位差 ±（’） |
|||
|
0.01In |
0.05In～Imax |
0.01In |
0.05In |
0.2In～Imax |
|
|
0.05 |
0.1 |
0.05 |
8 |
4 |
2 |
|
0.1 |
0.2 |
0.1 |
15 |
8 |
5 |
|
直流计量精度（D型） |
≤±2.1% |
|
|
|
|
◆其他参数
|
一次侧与二次侧耐压 |
4000Vrms |
|
绝缘电阻 |
≥1000MΩ（测试电压：500VDC） |
|
工作温度 |
-50～+75℃ |
|
存储温度 |
-55～+85℃ |
◆包装信息
|
单只净重 |
35.6g/pcs |
|
每箱数量 |
600pcs |
|
每箱毛重 |
21930g |
|
每箱体积 |
|
