BPT2812x-1F系列

◆ 主要应用于单相或三相电子式电能表的电源转换，也可用于其它工业仪器仪表、测量控制设备或家用电器等电源转换. ◆ 产品采用真空环氧全密封封装，防水抗震性能优良，绝缘性能良好，可用超声波浸洗。 ◆ 该产品使用高效率硅钢片，使用特殊插片工艺，自身损耗低。 ◆ 输入电压范围宽，可输入0.7UN-1.9UN，可轻松防止错接线或电表中的接地抑制故障等异常情况； ◆ 外壳使用阻燃材料，达到UL94V0阻燃设计。 ◆ 可满足IEC61036电能表标准的相关要求。

详情描述

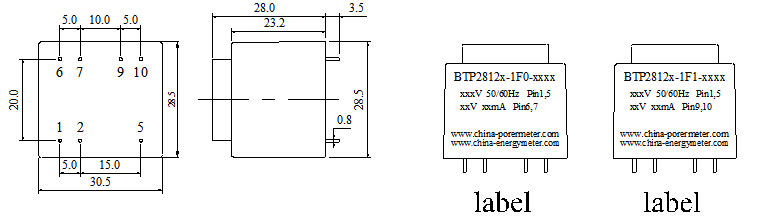

◆外形尺寸和标签图

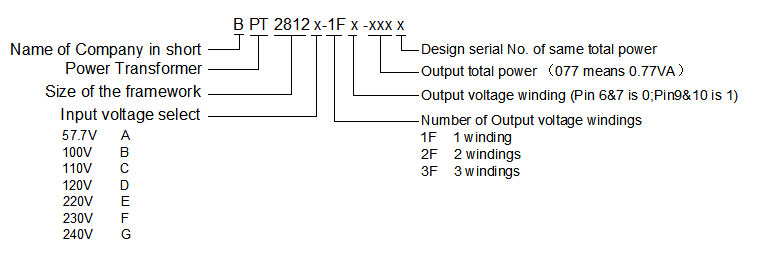

◆型号定义说明



◆常用规格选型表（Un=220V）

产品型号

输入参数

输出参数

额定电压

额定频率

最高电压

PIN

PIN

电压

电流

功率

BPT2812E-1F0-077A

220V

50/60Hz

1.5Un

1-5

6-7

9V±0.5V

85mA

0.77VA

BPT2812E-1F1-077A

220V

50/60Hz

1.5Un

1-5

9-10

9V±0.5V

85mA

0.77VA

BPT2812E-1F0-075A

220V

50/60Hz

1.5Un

1-5

6-7

10V±0.5V

75mA

0.75VA

BPT2812E-1F1-075A

220V

50/60Hz

1.5Un

1-5

9-10

10V±0.5V

75mA

0.75VA

BPT2812E-1F0-083A

220V

50/60Hz

1.5Un

1-5

6-7

11V±0.5V

75mA

0.83VA

BPT2812E-1F1-083A

220V

50/60Hz

1.5Un

1-5

9-10

11V±0.5V

75mA

0.83VA

BPT2812E-1F0-078A

220V

50/60Hz

1.5Un

1-5

6-7

12V±0.5V

65mA

0.78VA

BPT2812E-1F1-078A

220V

50/60Hz

1.5Un

1-5

9-10

12V±0.5V

65mA

0.78VA

BPT2812E-1F0-068A

220V

50/60Hz

1.9Un

1-5

6-7

9V±0.5V

75mA

0.68VA

BPT2812E-1F1-068A

220V

50/60Hz

1.9Un

1-5

9-10

9V±0.5V

75mA

0.68VA

BPT2812E-1F0-070A

220V

50/60Hz

1.9Un

1-5

6-7

10V±0.5V

70mA

0.70VA

BPT2812E-1F1-070A

220V

50/60Hz

1.9Un

1-5

9-10

10V±0.5V

70mA

0.70VA

BPT2812E-1F0-072A

220V

50/60Hz

1.9Un

1-5

6-7

11V±0.5V

65mA

0.72VA

BPT2812E-1F1-072A

220V

50/60Hz

1.9Un

1-5

9-10

11V±0.5V

65mA

0.72VA

BPT2812E-1F0-072B

220V

50/60Hz

1.9Un

1-5

6-7

12V±0.5V

60mA

0.72VA

BPT2812E-1F1-072B

220V

50/60Hz

1.9Un

1-5

9-10

12V±0.5V

60mA

0.72VA


备注：上述表格中额定电压可根据客户要求定制，在输出功率相仿的条件下输出电压和输出电流可按客户要求设计，请根据型号定义说明确定要采购的变压器型号或根据上表提供相关参数。

◆其它参数

产品型号

隔离耐压

绝缘电阻

工作温度

存储温度

BPT2812x-1Fx-xxxx

N1- N2耐压不小于4000 Vrms

≥1000MΩ（测试电压：500VDC）

-50～+80℃

-55～+85℃


参数说明：

最高输入电压：25℃情况下，满负载，Pin1-5端输入该型号的变压器的最高电压，通电4小时变压器不损坏。
隔离耐压：在不同绕组的间施加的工频电压，时长60秒，漏电流1mA，不击穿，不拉弧。

◆包装信息

单只净重



每箱数量



每箱毛重



每箱体积
