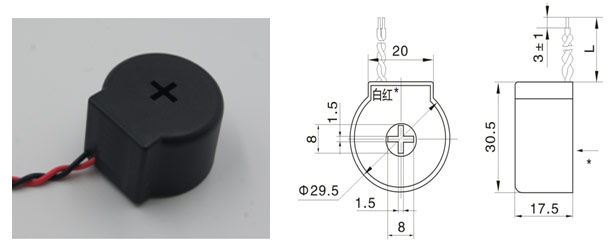

BWCT-711/ BWCT-711D
Se utiliza principalmente en metros energía monofásica o trifásica de corriente de muestreo electrónica también se puede utilizar para otra instrumentación industrial, equipos de medición y control o de medición de corriente.
Descripción de los detalles
◆ utilizado principalmente en una sola fase o contador de energía electrónica de muestreo de corriente trifásica también se puede utilizar para otra instrumentación industrial, equipos de medición y control o medición actual.
◆ bobina secundaria y el material del núcleo usando epoxi vacío paquete sellado, excelente desempeño sísmico resistente al agua, buenas propiedades de aislamiento.
◆ un cableado de cobre de alta corriente puede ser conexiones de los cables de cobre duros o blandos.
◆ nivel de precisión se puede seleccionar, 0,1, 0,05.
◆ D-tipo que tiene un elemento sensor de CC, la medición de alta precisión de la componente de corriente continua, cumplir con los requisitos pertinentes de IEC61036 medidor de potencia estándar.
Nota: Longitud del plomo y color personalizados de acuerdo a los clientes prevalecen 'real
◆ tabla de selección Especificación actual
|
Especificaciones actuales (entrada / salida) |
Resistencia de carga |
Frecuencia de funcionamiento |
proporción |
Precisión del nivel |
|
10（60）A/10mA |
10～25Ω |
50/60 Hz |
1000:1 |
0.05， 0.1 |
| 10（100）A/10mA | ||||
| 10（120）A/10mA | ||||
|
5（60）A/2.5mA |
10～25Ω |
50/60 Hz |
2000:1 |
0.05， 0.1 |
| 10（60）A/5mA | ||||
| 10（100）A/5mA | ||||
| 10（120）A/5mA | ||||
|
5（60）A/2mA |
10～25Ω |
50/60 Hz |
2500:1 |
0.05， 0.1 |
| 10（60）A/4mA |
◆ error actual y la fase
|
Precisión del nivel |
Error actual r ± (%) |
± fase (') |
|||
|
0.01In |
0.05In～Imax |
0.01In |
0.05In |
0.2In～Imax |
|
|
0.05 |
0.1 |
0.05 |
8 |
4 |
2 |
|
0.1 |
0.2 |
0.1 |
15 |
8 |
5 |
|
Precisión de la medición DC (tipo D) |
≤±2.1% |
|
|||
◆ otros parámetros
|
El lado primario y la presión del lado secundario |
4000VR ms |
|
resistencia de aislamiento |
≥1000MΩ (Tensión de ensayo: 500 V CC) |
|
temperatura de funcionamiento |
-50～+75℃ |
|
temperatura de almacenamiento |
-55～+85℃ |
◆ Información del paquete
|
Peso individual |
35.6g/pcs |
|
Cantidad |
600pcs/ctn |
|
peso bruto |
22kg/ctn |
|
volumen por caja |
|
