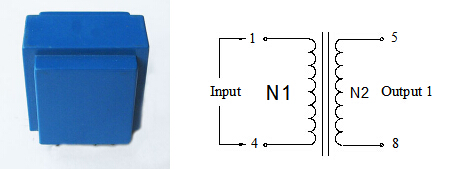

BPT2810x-1F серии

◆ применяется в основном в один этап трехэтапного электронный счетчик электроэнергии или преобразования энергии , а также для других промышленных приборы, оборудование для измерения, контроля или бытовой техники и т.д. преобразования энергии .
◆ продукции с использованием вакуум эпоксидной полностью закрытые упаковки , отличные водонепроницаемый сейсмостойкость , хорошие изоляционные свойства, доступные ультразвуковой погружения .
◆ продукт использования высокоэффективных стального листа , использовать специальные включить процесс , собственные низкие потери .
◆ широкий диапазон входного напряжения , введите 0.7UN-1.9UN , можно легко предотвратить неправильно проводки или электросчетчиков заземление препятствует вина и других чрезвычайных ситуациях ;
◆ использовать Огнезащитные материалы корпуса , достичь UL94V0 огнестойкости конструкции.
◆ IEC61036 счетчик электроэнергии может удовлетворить соответствующие требования стандартов .

подробное описание

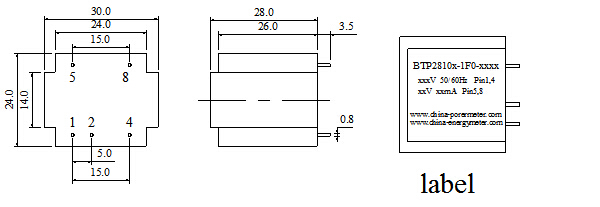

◆внешний размер  и маркировка  диаграмма




◆Модели  определения  описание




◆ Общие спецификации  отбора таблица  (  Un=220V  )




вид продукта

входной параметр

выходной параметр

номинальное напряжение

номинальная частота

наивысший  напряжение

пин - код

пин - код

напряжение

ток

мощности

BPT2810E-1F0-063A

220V

50/60Hz

1.5Un

1-4

5-8

9V±0.5V

70mA

0.63VA

BPT2810E-1F0-060A

220V

50/60Hz

1.5Un

1-4

5-8

10V±0.5V

60mA

0.60VA

BPT2810E-1F0-066A

220V

50/60Hz

1.5Un

1-4

5-8

11V±0.5V


60mA

0.66VA

BPT2810E-1F0-060B

220V

50/60Hz

1.5Un

1-4

5-8

12V±0.5V

50mA

0.60VA

BPT2810E-1F0-054A

220V

50/60Hz

1.9Un

1-4

5-8

9V±0.5V

60mA

0.54VA

BPT2810E-1F0-055A

220V

50/60Hz

1.9Un

1-4

5-8

10V±0.5V

55mA

0.55VA

BPT2810E-1F0-055B

220V

50/60Hz

1.9Un

1-4

5-8

11V±0.5V

50mA

0.55VA

BPT2810E-1F0-054A

220V

50/60Hz

1.9Un

1-4

5-8

12V±0.5V

45mA

0.54VA


Примечание  :  в таблице выше  номинальное напряжение  можно настроить в соответствии с требованиями клиентов  ,  в  сопоставимых  условиях  выходной мощности  выходного тока  выходного напряжения  и  согласно требованиям клиента,  дизайн,  пожалуйста,  согласно  модели  определения  уверены, что хотите  закупок  согласно  таблице  трансформатор  типа  или  на  предоставление  соответствующих параметров  .

◆Другие параметры

вид продукта

распределение напряжения изоляции

сопротивление изоляции

рабочая температура

температура хранения

BPT2810x-1Fx-xxxx

N1- N2выдерживать  не менее
4000 Vrms

≥1000MΩ（испытательное напряжение
：500VDC）

-50～+80℃

-55～+85℃


описание параметров ：
Верховный  входного напряжения  :  в условиях  полной нагрузке  25 градусов  ,  конец  этой модели  ,  Pin1-4  входной  трансформатор  напряжения  через  4  часа  наивысший  ,  электрический  трансформатор  не  повреждены.

давление  :  в  изоляции  обмоток  частота  различных  применяется между  напряжения  ,  тока утечки  , когда  Секретарь  60  секунд  ,  не  растворится  ,  разбивка  ,  не  дуги  .

◆упаковка  информации

только  вес нетто


каждый  ящик  количество


вес брутто


каждый  ящик  объем
