BPT2812x-2F серии

◆ применяется в основном в один этап трехэтапного электронный счетчик электроэнергии или преобразования энергии , а также для других промышленных приборы, оборудование для измерения, контроля или бытовой техники и т.д. преобразования энергии .
◆ продукции с использованием вакуум эпоксидной полностью закрытые упаковки , отличные водонепроницаемый сейсмостойкость , хорошие изоляционные свойства, доступные ультразвуковой погружения .
◆ продукт использования высокоэффективных стального листа , использовать специальные включить процесс , собственные низкие потери .
◆ широкий диапазон входного напряжения , введите 0.7UN-1.9UN , можно легко предотвратить неправильно проводки или электросчетчиков заземление препятствует вина и других чрезвычайных ситуациях ;
◆ использовать Огнезащитные материалы корпуса , достичь UL94V0 огнестойкости конструкции.
◆ IEC61036 счетчик электроэнергии может удовлетворить соответствующие требования стандартов .

подробное описание

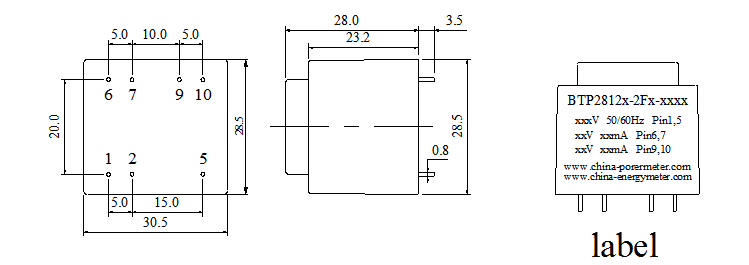

◆внешний размер  и маркировка  диаграмма

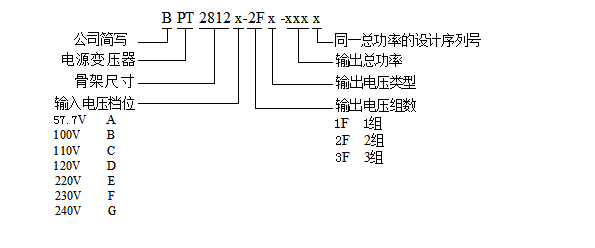

◆Модели  определения  описание



◆Общие спецификации  отбора таблица  (  Un=220V  )

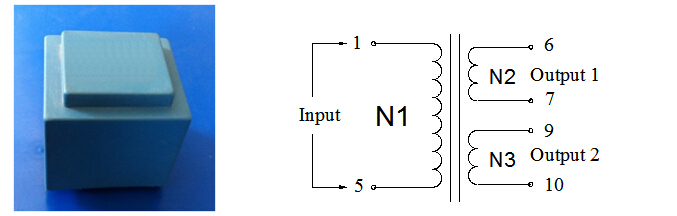

вид продукта

входной параметр

выходной параметр

номинальное напряжение

номинальная частота

наивысший  напряжение

пин - код

пин - код

напряжение

ток

мощности

BPT2812E-2F0-090A

220V

50/60Hz

1.5Un

1-5

6-7

10V±0.5V

30 mA

0.90VA

9-10

10V±0.5V

60 mA

BPT2812E-2F0-088A

220V

50/60Hz

1.5Un

1-5

6-7

11V±0.5V

25 mA

0.88VA

9-10

11V±0.5V

55mA

BPT2812E-2F0-084A

220V

50/60Hz

1.5Un

1-5

6-7

12V±0.5V

20 mA

0.84VA

9-10

12V±0.5V

50 mA

BPT2812E-2F0-085A

220V

50/60Hz

1.9Un

1-5

6-7

10V±0.5V

30 mA

0.85VA

9-10

10V±0.5V

55 mA

BPT2812E-2F0-083A

220V

50/60Hz

1.9Un

1-5

6-7

11V±0.5V

25 mA

0.83VA

9-10

11V±0.5V

50mA

BPT2812E-2F0-078A

220V

50/60Hz

1.9Un

1-5

6-7

12V±0.5V

20 mA

0.78VA

9-10

12V±0.5V

45mA

BPT2812E-2F1-090A

220V

50/60Hz

1.5Un

1-5

6-7

10V±0.5V

60 mA

0.90VA

9-10

10V±0.5V

30 mA

BPT2812E-2F1-088A

220V

50/60Hz

1.5Un

1-5

6-7

11V±0.5V

55 mA

0.88VA

9-10

11V±0.5V

25mA

BPT2812E-2F1-084A

220V

50/60Hz

1.5Un

1-5

6-7

12V±0.5V

50 mA

0.84VA

9-10

12V±0.5V

20 mA

BPT2812E-2F1-085A

220V

50/60Hz

1.9Un

1-5

6-7

10V±0.5V

55 mA

0.85VA

9-10

10V±0.5V

30 mA

BPT2812E-2F1-083A

220V

50/60Hz

1.9Un

1-5

6-7

11V±0.5V

50 mA

0.83VA

9-10

11V±0.5V

25mA

BPT2812E-2F1-078A

220V

50/60Hz

1.9Un

1-5

6-7

12V±0.5V

45 mA

0.78VA

9-10

12V±0.5V

20mA


Примечание  :  в таблице выше  номинальное напряжение  можно настроить в соответствии с требованиями клиентов  ,  в  сопоставимых  условиях  выходной мощности  выходного тока  выходного напряжения  и  согласно требованиям клиента,  дизайн,  пожалуйста,  согласно  модели  определения  уверены, что хотите  закупок  согласно  таблице  трансформатор  типа  или  на  предоставление  соответствующих параметров  .

◆Другие параметры

вид продукта

распределение напряжения изоляции

сопротивление изоляции

рабочая температура

температура хранения

BPT2812x-2F0-xxxx

N1-N2,N3-N2выдерживать
4000 Vrms, N1-N2выдерживать
1000 Vrms

≥1000MΩ（ испытательное напряжение
：500VDC）

-50～+80℃

-55～+85℃

BPT2812x-2F1-xxxx

N1-N3,N2- N3выдерживать
4000 Vrms, N1-N3выдерживать
1000 Vrms

≥1000MΩ（ испытательное напряжение
：500VDC）

-50～+80℃

-55～+85℃


описание параметров ：

Верховный  входного напряжения  :  в условиях  полной нагрузке  25 градусов  ,  конец  этой модели  ,  Pin1-5  входной  трансформатор  напряжения  через  4  часа  наивысший  ,  электрический  трансформатор  не  повреждены.

давление  :  в  изоляции  обмоток  частота  различных  применяется между  напряжения  ,  тока утечки  , когда  Секретарь  60  секунд  ,  не  растворится  ,  разбивка  ,  не  дуги  .

◆упаковка  информации

только  вес нетто


каждый  ящик  количество


вес брутто


каждый  ящик  объем
