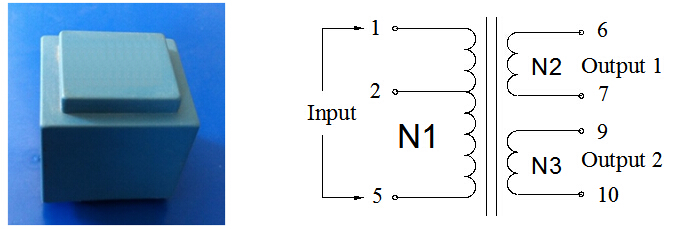

BPT2812x-3F серии

◆ применяется в основном в один этап трехэтапного электронный счетчик электроэнергии или преобразования энергии , а также для других промышленных приборы, оборудование для измерения, контроля или бытовой техники и т.д. преобразования энергии .
◆ продукции с использованием вакуум эпоксидной полностью закрытые упаковки , отличные водонепроницаемый сейсмостойкость , хорошие изоляционные свойства, доступные ультразвуковой погружения .
◆ продукт использования высокоэффективных стального листа , использовать специальные включить процесс , собственные низкие потери .
◆ широкий диапазон входного напряжения , введите 0.7UN-1.9UN , можно легко предотвратить неправильно проводки или электросчетчиков заземление препятствует вина и других чрезвычайных ситуациях ;
◆ использовать Огнезащитные материалы корпуса , достичь UL94V0 огнестойкости конструкции.
◆ IEC61036 счетчик электроэнергии может удовлетворить соответствующие требования стандартов .

подробное описание

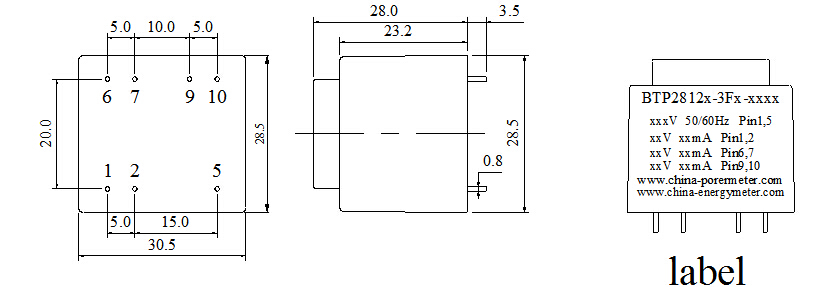

◆внешний размер  и маркировка  диаграмма


◆Модели  определения  описание


◆ Общие спецификации  отбора таблица  (  Un=220V  )

вид продукта

входной параметр

выходной параметр

номинальное напряжение

номинальная частота

наивысший  напряжение

пин - код

пин - код

напряжение

ток

мощности

BPT2812E-3F0-090A

220V

50/60Hz

1.5Un

1-5

1-2

10V±0.5V

20 mA

0.90VA

6-7

10V±0.5V

20 mA

9-10

10V±0.5V

50 mA

BPT2812E-3F0-094A

220V

50/60Hz

1.5Un

1-5

1-2

11V±0.5V

20 mA

0.94VA

6-7

11V±0.5V

20 mA

9-10

11V±0.5V

45mA

BPT2812E-3F0-085A

220V

50/60Hz

1.9Un

1-5

1-2

10V±0.5V

20 mA

0.85VA

6-7

10V±0.5V

20 mA

9-10

10V±0.5V

45 mA

BPT2812E-3F0-088A

220V

50/60Hz

1.9Un

1-5

1-2

11V±0.5V

20 mA

0.88VA

6-7

11V±0.5V

20 mA

9-10

11V±0.5V

40 mA

BPT2812E-3F1-090A

220V

50/60Hz

1.5Un

1-5

1-2

10V±0.5V

20 mA

0.90VA

6-7

10V±0.5V

50 mA

9-10

10V±0.5V

20 mA

BPT2812E-3F1-094A

220V

50/60Hz

1.5Un

1-5

1-2

11V±0.5V

20 mA

0.94VA

6-7

11V±0.5V

45 mA

9-10

11V±0.5V

20 mA

BPT2812E-3F1-085A

220V

50/60Hz

1.9Un

1-5

1-2

10V±0.5V

20 mA

0.85VA

6-7

10V±0.5V

45 mA

9-10

10V±0.5V

20 mA

BPT2812E-3F1-088A

220V

50/60Hz

1.9Un

1-5

1-2

11V±0.5V

20 mA

0.88VA

6-7

11V±0.5V

40 mA

9-10

11V±0.5V

20 mA


Примечание  :  в таблице выше  номинальное напряжение  можно настроить в соответствии с требованиями клиентов  ,  в  сопоставимых  условиях  выходной мощности  выходного тока  выходного напряжения  и  согласно требованиям клиента,  дизайн,  пожалуйста,  согласно  модели  определения  уверены, что хотите  закупок  согласно  таблице  трансформатор  типа  или  на  предоставление  соответствующих параметров  .

◆Другие параметры

вид продукта

распределение напряжения изоляции

сопротивление изоляции

рабочая температура

температура хранения

BPT2812x-3F0-xxxx

N1-N2,N3-N2выдерживать
4000 Vrms, N1-N2выдерживать
1000 Vrms

≥1000MΩ（испытательное напряжение
：500VDC）

-50～+80℃

-55～+85℃

BPT2812x-3F1-xxxx

N1-N3,N2- N3выдерживать
4000 Vrms, N1-N3выдерживать
1000 Vrms

≥1000MΩ（испытательное напряжение
：500VDC）

-50～+80℃

-55～+85℃


описание параметров ：

Верховный  входного напряжения  ситуации  :  25 градусов  ,  полной нагрузке  ,  Pin1-5  конец  входного  1,5  ООН  или  1.9Un  электрический  трансформатор  ,  через  4 часа  не  повреждены.
давление  :  в  изоляции  обмоток  частота  различных  применяется между  напряжения  ,  тока утечки  , когда  Секретарь  60  секунд  ,  не  растворится  ,  разбивка  ,  не  дуги  .

◆упаковка  информации

только  вес нетто


каждый  ящик  количество


вес брутто


каждый  ящик  объем
