Мини-ток трансформатор BWCT - 702 / BWCT - 702D
подробное описание
Мини-ток трансформатор
BWCT - 702 / BWCT - 702D
◆ основных приложений или в однофазный ток проб трехфазный электронный счетчик электроэнергии, а также для других промышленных приборного оборудования или измерение управления ток измерение.
◆ вторичная обмотка и магнитная материал использовать вакуум эпоксидная герметичный корпус, водонепроницаемый сейсмостойкий свойство очаровательный, изолированность хорошие.
◆ раз большой ток присоединение можно применять жесткая латунь или мягкая медный провод соединение.
Точность ◆ класс могут при необходимости выбора, 0,1 каскад, 0,05 ступень.
◆ D тип имеет имеет постоянного тока составляющая датчик-функциональность компонента метрологии обезглавливание, могут удовлетворить IEC61036 счетчик электроэнергии стандарт с просьбой.

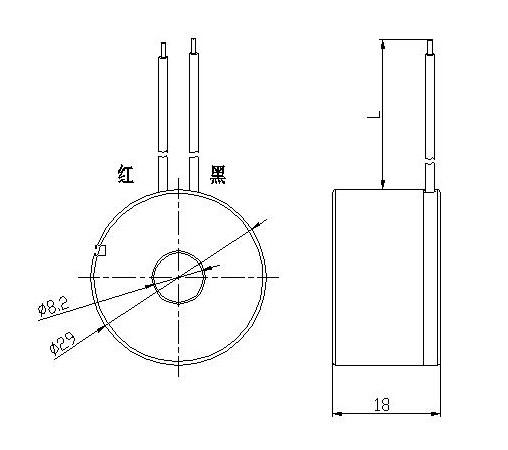

Примечание: вывод цвета и длины в зависимости от клиентов реальных настройки
◆ ток спецификации выбранный тип таблица
Ток стандарт (ввод/вывод) нагрузка сопротивление частота работы трансформации класс точности
10 (60), A / 10mA 10 ~ 25 Ω 50-60 гц / 1000:1 0,05, 0,1
10 (A / 10mA 100)
10 (A / 10mA 120)
5 (60), A / 2,5 ма 10 ~ 25 Ω 50-60 гц / 2000:1 0,05, 0,1
10 (A / 5mA 60)
10 (A / 5mA 100)
10 (A / 5mA 120)
5 (60), A / 2mA 10 ~ 25 Ω 50-60 гц / 25:1 0,05, 0,1
10 (A / 4mA 60)
◆ ток ошибка и сдвиг фаз
Степень точности ток ошибка р ± (%) сдвиг фаз ± (")
0,01 In 0,05 In ~ Imax 0,01 In 0,05 In 0,2 In ~ Imax
0,05 0,1 0,05 8 4 2
0,1 0,2 0,1 15 8 5
Тока точность измерения (D) типа ≤ ± 2,1 процента
◆ других параметров
Раз боковой и вторичная прочный 4000Vrms
Изоляция сопротивление ≥ 1000M Ω (тест 500VDC напряжение:)
Температура - + работа 50 ~ 75 ℃
Температура хранения - 55 ~ + 85 ℃
◆ упаковки информации
Одной только нетто 25,5 g/PCS
Каждый ящик количество 588pcs
Каждый ящик брутто 16218g
Каждый ящик объем
